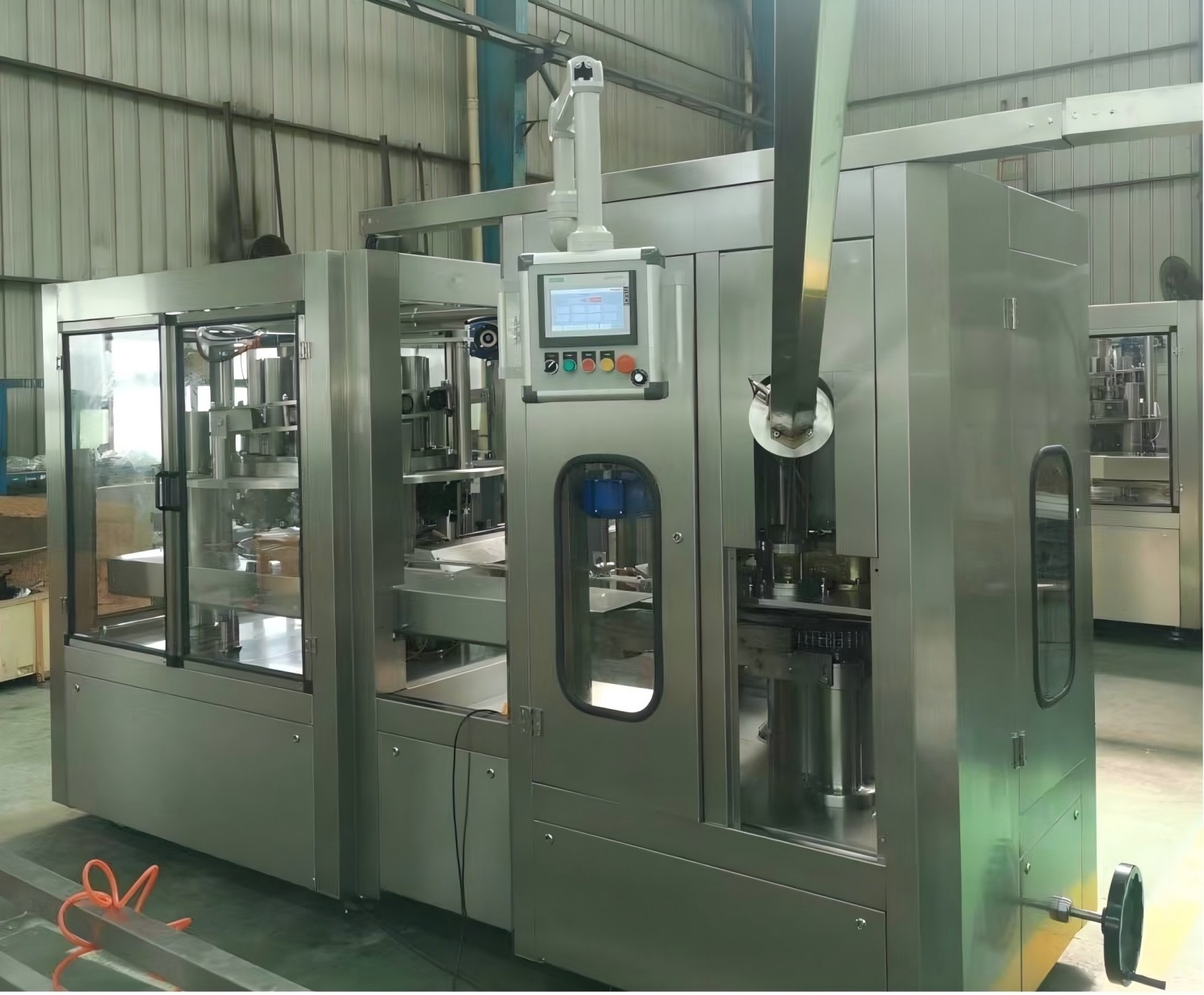

دستگاه پر کردن و دوخت پنبه گوجه فرنگی

دستگاه پرکن رب گوجه‌فرنگی برای قوطی‌های فلزی

قاب

• صفحه میز کار باید از جنس Q235 با ضخامت δ 35 ساخته شود;
• قاب تیرآهن از لوله مربع استیل ضد زنگ 201 استفاده می‌کند;
• صفحه باید پس از جوشکاری کلی، از طریق دستگاه فرز دروازه‌ای به یک صفحه کلی δ 30 پردازش شود و صفحه باید صاف و بدون فرورفتگی و برآمدگی باشد;
• میز با صفحه استیل ضد زنگ SUS304 برای جلوگیری از زنگ زدگی پوشانده شده است.

دستگاه تغذیه قوطی خالی

• نوار نقاله ورودی و خروجی قوطی به طول 2 متر، صفحه جانبی SUS304;
• زنجیر تخت مقاوم در برابر سایش;
• تشخیص قوطی ورودی (تنظیم خودکار سرعت عملکرد تجهیزات با توجه به شرایط قوطی ورودی)، دستگاه رهگیری قوطی خودکار.

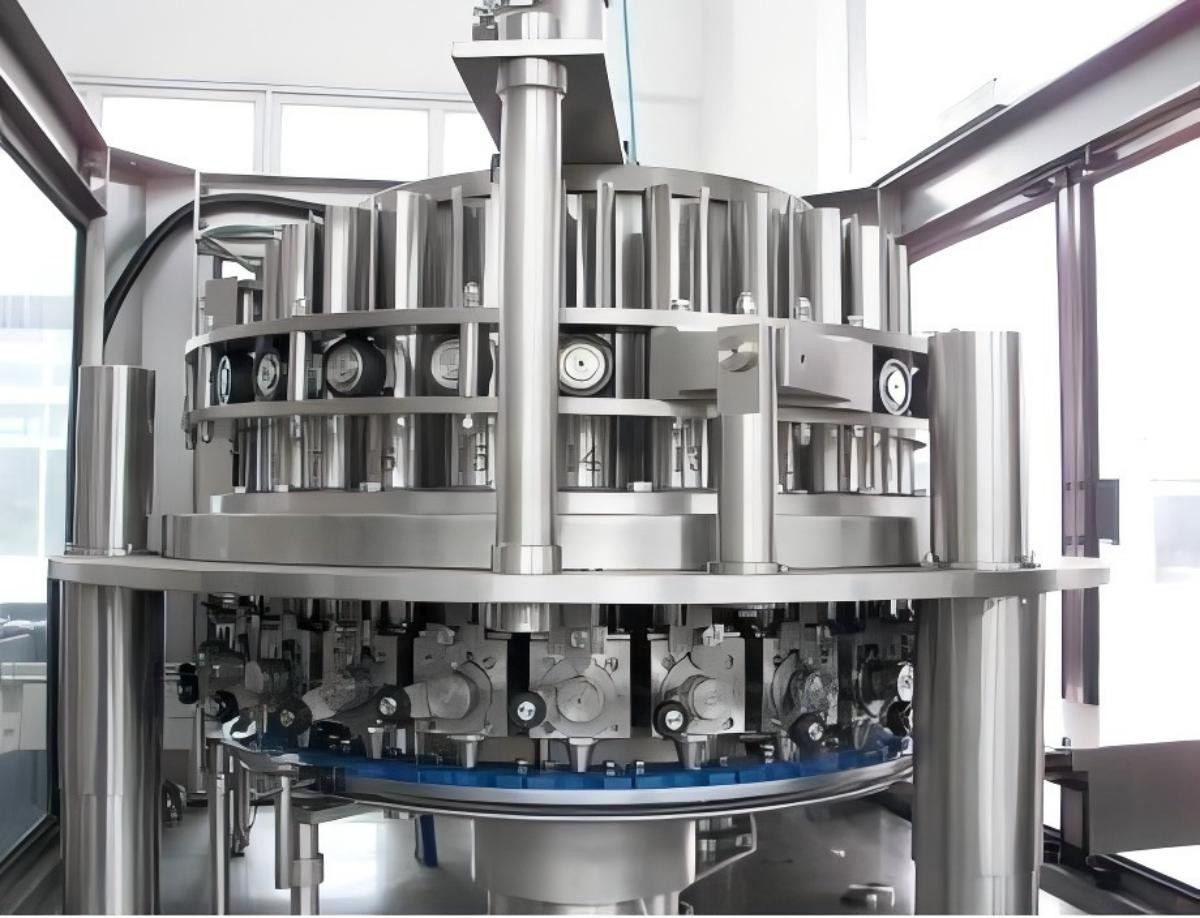

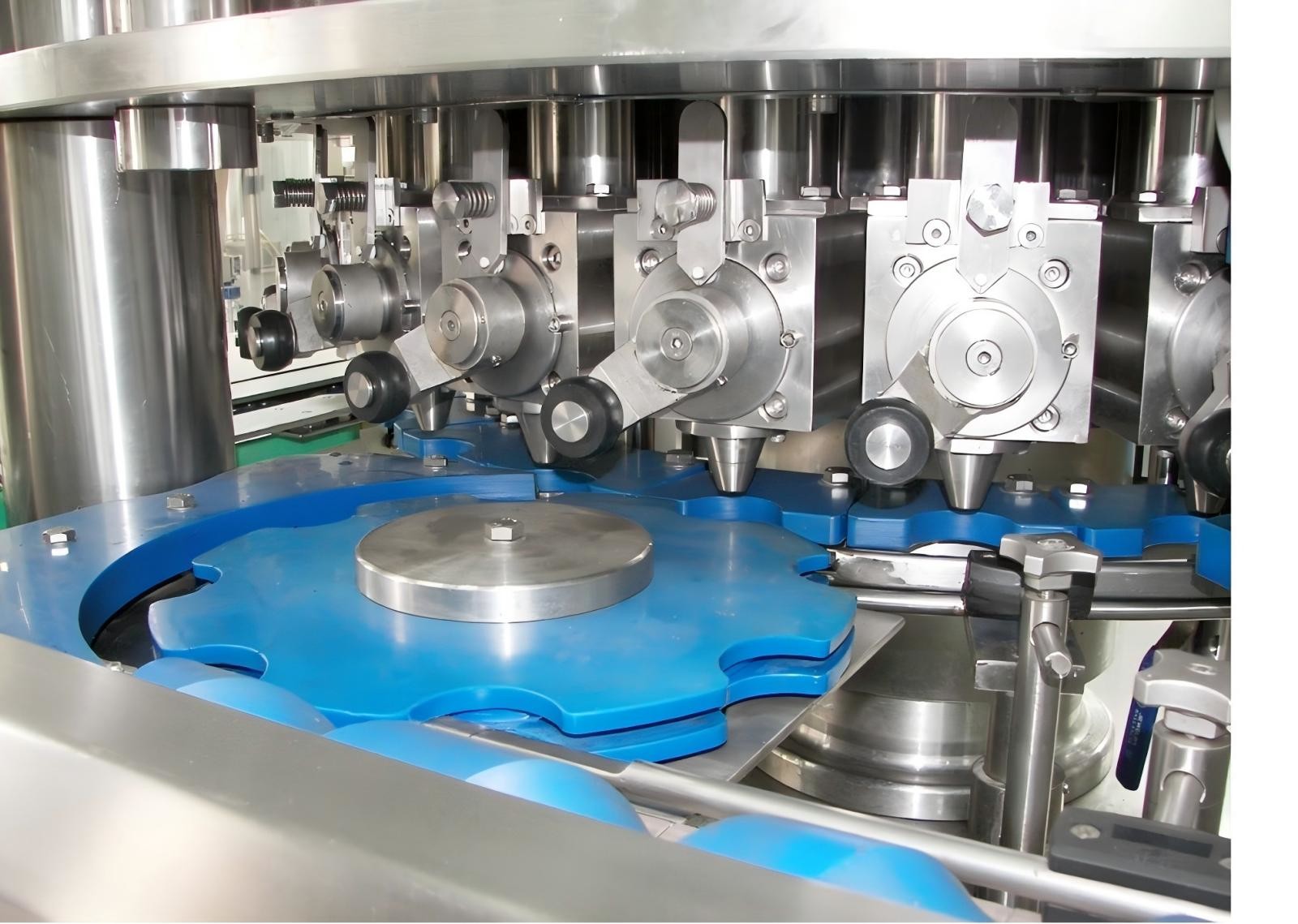

سیستم پرکن

• سیلندر پیستون با لوله هونینگ سفارشی SUS304 ماشین‌کاری شده است، با دیواره داخلی صاف و پرداخت 0.4-0.8. در برابر خوردگی و سایش مقاوم است;
• هسته سوپاپ توسط SUS304 پردازش می‌شود، سطح توسط HRC45-50 سخت شده و سنگ‌زنی گرد خارجی اضافه می‌شود و پرداخت 0.8 است. حلقه‌های راهنمای تفلون در انتهاهای جلو و عقب از هسته سوپاپ در برابر اصطکاک مستقیم با نشیمنگاه سوپاپ محافظت می‌کنند;
• نشیمنگاه سوپاپ SUS304 به طور یکپارچه ریخته‌گری شده، داخلی گرد شده، با پرداخت 0.8. حلقه‌های راهنمای تفلون در انتهاهای جلو و عقب از هسته سوپاپ در برابر اصطکاک مستقیم با میله پیستون محافظت می‌کنند;
• میله پیستون از SUS304 ساخته شده است، با طراحی بخش آب‌بندی قابل جابجایی، که می‌تواند حجم پرکن را کمی تنظیم کند. حلقه‌های راهنمای تفلون در انتهای بالایی و پایینی از میله پیستون در برابر اصطکاک مستقیم با پیستون محافظت می‌کنند;
• نصب سریع هسته سوپاپ بلوک فشاری فنری، که می‌تواند به سرعت و به راحتی هسته سوپاپ را خارج کرده و تمیز کردن را تسهیل کند;
• چرخ راهنمای میله پیستون با روکش لاستیکی مخصوص، مقاوم در برابر سایش.

قیف محصولات و سیستم رانندگی

• بلوک سیلندر از SUS304 ساخته شده است;
• نشیمنگاه شفت اصلی از جنس SUS304 ساخته شده است و یاتاقان، شفت هاربین است;
• یاتاقان انتقال، یاتاقان چرخشی سفارشی را اتخاذ می‌کند و بیشتر وزن دستگاه پرکن توسط یاتاقان چرخشی پشتیبانی می‌شود، تا از عملکرد پایدار کل دستگاه اطمینان حاصل شود، پر کردن دقیق را تضمین کند، بار روی شفت اصلی را کاهش دهد و عمر مفید تجهیزات را افزایش دهد;
• سیلندر مواد می‌تواند به دستگاه عایق‌بندی کویل و دستگاه اختلاط مجهز شود;
• تغذیه سوپاپ توپی پنوماتیک استیل ضد زنگ SUS 304;
• شیلنگ فشار قوی درجه مواد غذایی

• حجم پرکن به صورت الکتریکی تنظیم می‌شود و با چرخ دستی برای تنظیم دقیق ارائه می‌شود;
• ارتفاع پرکن به صورت الکتریکی تنظیم می‌شود و با چرخ دستی برای تنظیم دقیق ارائه می‌شود;
• دستگاه سوئیچ پرکن، پایه صفحه استیل ضد زنگ ضخیم شده، بلوک‌های راهنمای PTFE بالایی و پایینی، سوئیچ کنترل سیلندر، پایدار و بادوام را اتخاذ می‌کند.

سیستم کنترل

• تشخیص وضعیت قوطی ورودی: اگر مخزن ورودی ناپیوسته باشد، مخزن به طور خودکار کاهش سرعت داده و قطع می‌شود;
• قطع قوطی بدون قوطی;
• هنگامی که سیلندر در دمای پایین است، قوطی‌ها را قطع کنید و سوپاپ را باز نکنید;
• در صورت کم بودن سطح مایع، سرعت را کاهش داده و قوطی‌ها را قطع کنید;
• تشخیص دما لوله تغذیه، در صورت عدم رعایت الزامات تنظیم شده، تغذیه نمی‌شود;
• بدون قوطی، پر نمی‌شود، سوپاپ روشن/خاموش خودکار;
• سنسور دما، برند LEG را اتخاذ می‌کند و سنسور فوتوالکتریک، برند موجود در آلمان را اتخاذ می‌کند.

درب‌بند

قاب

• صفحه پایه Q235، δ 30 صفحه کامل، تکمیل به صفحه کلی δ 28، سطح میز بدون فرورفتگی و برآمدگی است;
• صفحه عملیاتی Q235، δ 40 صفحه کامل، تکمیل به صفحه کلی δ 38، سطح صاف بدون فرورفتگی و برآمدگی. پوشش صفحه استیل ضد زنگ برای جلوگیری از زنگ زدگی;
• صفحه میانی SUS304، δ 18 صفحه کامل، تکمیل به صفحه کلی δ 16، سطح صاف بدون فرورفتگی و برآمدگی;
• صفحه بالایی Q235، δ 30 صفحه کامل، تکمیل به صفحه کلی δ 28، سطح میز بدون فرورفتگی و برآمدگی.

• مواد SUS304 (4 قطعه) برای دوک بالابر اتخاذ شده است;
• میله پیچ بالابر از جنس H62 (4 قطعه) ساخته شده است;
• تنظیم الکتریکی با چرخ دستی برای تنظیم دقیق.

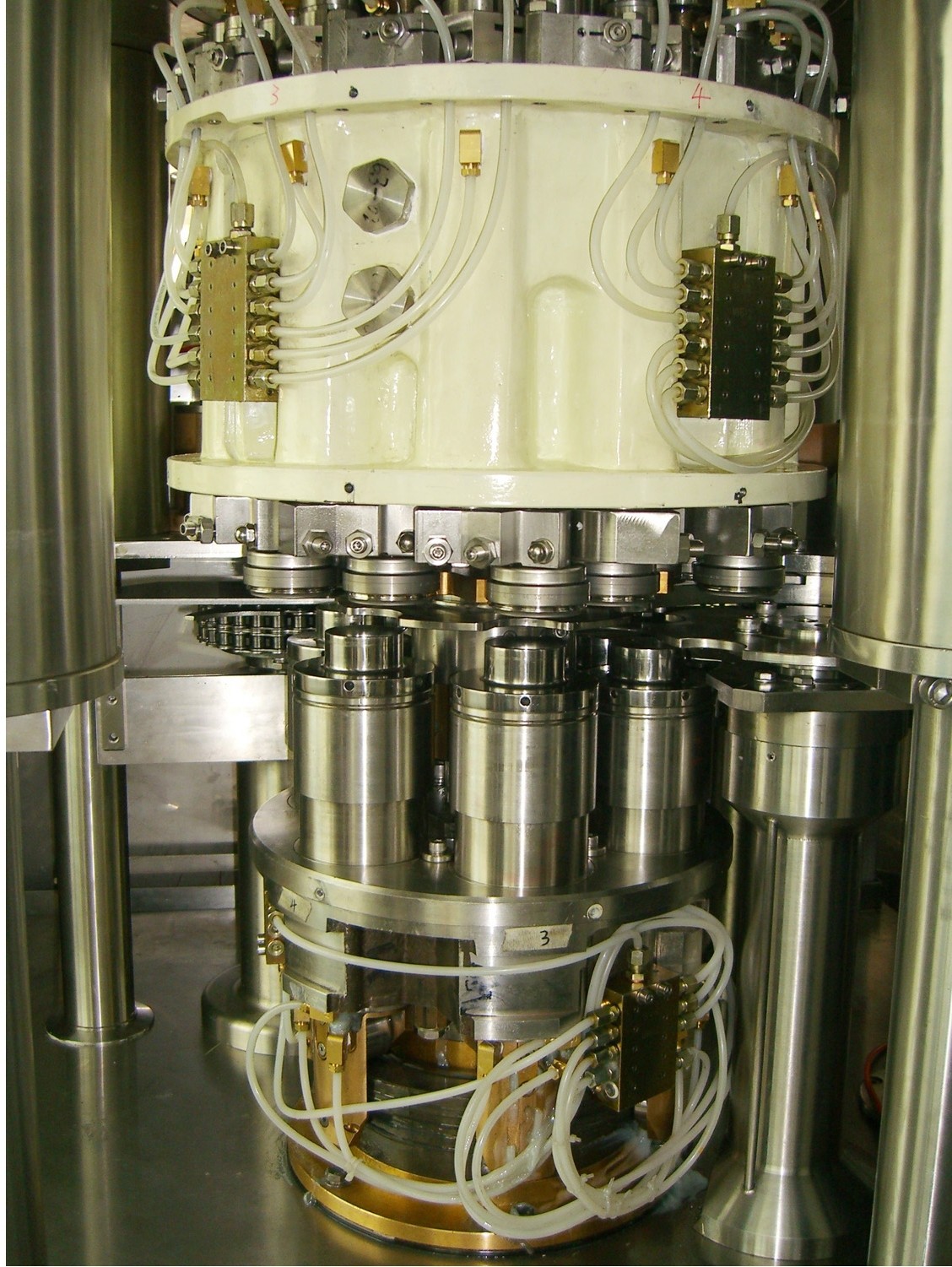

برجک بالایی

• ریخته‌گری T300 یکپارچه، ماشین‌کاری دقیق;
• تمام یاتاقان‌ها با بسته‌بندی اصلی مانند SKF/NSK/INA/IKO/FAG وارد می‌شوند;
• شفت چاک و شفت محرک از جنس 38CrMoAlA ساخته شده‌اند که در برابر دمای بالا، فشار بالا و خوردگی مقاوم هستند;
• غلتک‌ها و چاک‌های تولید شده در تایوان;
• پوشش محافظ استیل ضد زنگ;
• بادامک 20crMnTi را اتخاذ می‌کند، HRC55-60 سخت شده با خلاء.

برجک پایینی

• آهنگری و ماشین‌کاری دقیق مواد SUS304;
• سیلندر پشتیبانی از جنس ZQSn10-1 ساخته شده است و آستین سیلندر از جنس SUS304 ساخته شده است;
• صفحه پشتیبانی قابل جابجایی برای تعویض سریع و راحت;
• بادامک از جنس 20crMnTi ساخته شده و HRC55-60 سخت شده با خلاء;
• پوشش محافظ استیل ضد زنگ.

سیستم تغذیه قوطی

• زنجیر فشار جانبی استیل ضد زنگ سفارشی;
• ریل کشویی UHM;
• Ø30 سوئیچ فوتوالکتریک Sick با دقت بالا;
• محفظه استیل ضد زنگ یکپارچه.

سیستم افتادن درب

• ریل درب‌های پولیش شده SUS304;
• سیلندر SUS304 برای درب‌ها;
• گیربکس جداکننده درب با سرعت بالا;
• عدم تشخیص درب برای شکاف سهام درب (هشدار و خاموش شدن بدون درب);
• تشخیص افتادن درب (هشدار و خاموش شدن در صورت وجود قوطی اما بدون درب).

موتور رانندگی

• موتورهای ABB یا Siemens;
• کاهنده QIANGZHU;
• شفت درایو جهانی سنگین.

سیستم کنترل

• تشخیص در ورودی قوطی و درب تغذیه خودکار برای قوطی ورودی;
• تشخیص در مورد سهام درب، متوقف کردن قوطی‌ها در صورت عدم وجود درب;
• تشخیص گیر کردن قوطی (≤ 3 قوطی);
• سنسور فوتوالکتریک باید از برند SICK آلمانی باشد;
• کابینت کنترل استیل ضد زنگ;
• کابینت عملیاتی آویزان مستقل;
• جعبه دکمه الکتریکی ویژه برای کمیسیون;
• PLC زیمنس، صفحه نمایش لمسی Weinview;
• مبدل فرکانس Danfoss;
• دستگاه ولتاژ پایین اشنایدر;
• اجزای پنوماتیک SMC یا AIRTAC;
• رله سطح حرفه‌ای;
• ماژول از راه دور (قادر به تشخیص از راه دور و اصلاح برنامه);
• تمام تجهیزات الکتریکی و پارامترهای سنسور بر روی صفحه لمسی برای تشخیص و تنظیم نمایش داده می‌شوند.

راهنمای عملیاتی;

نقشه نصب;

ابزارهای پیوست
