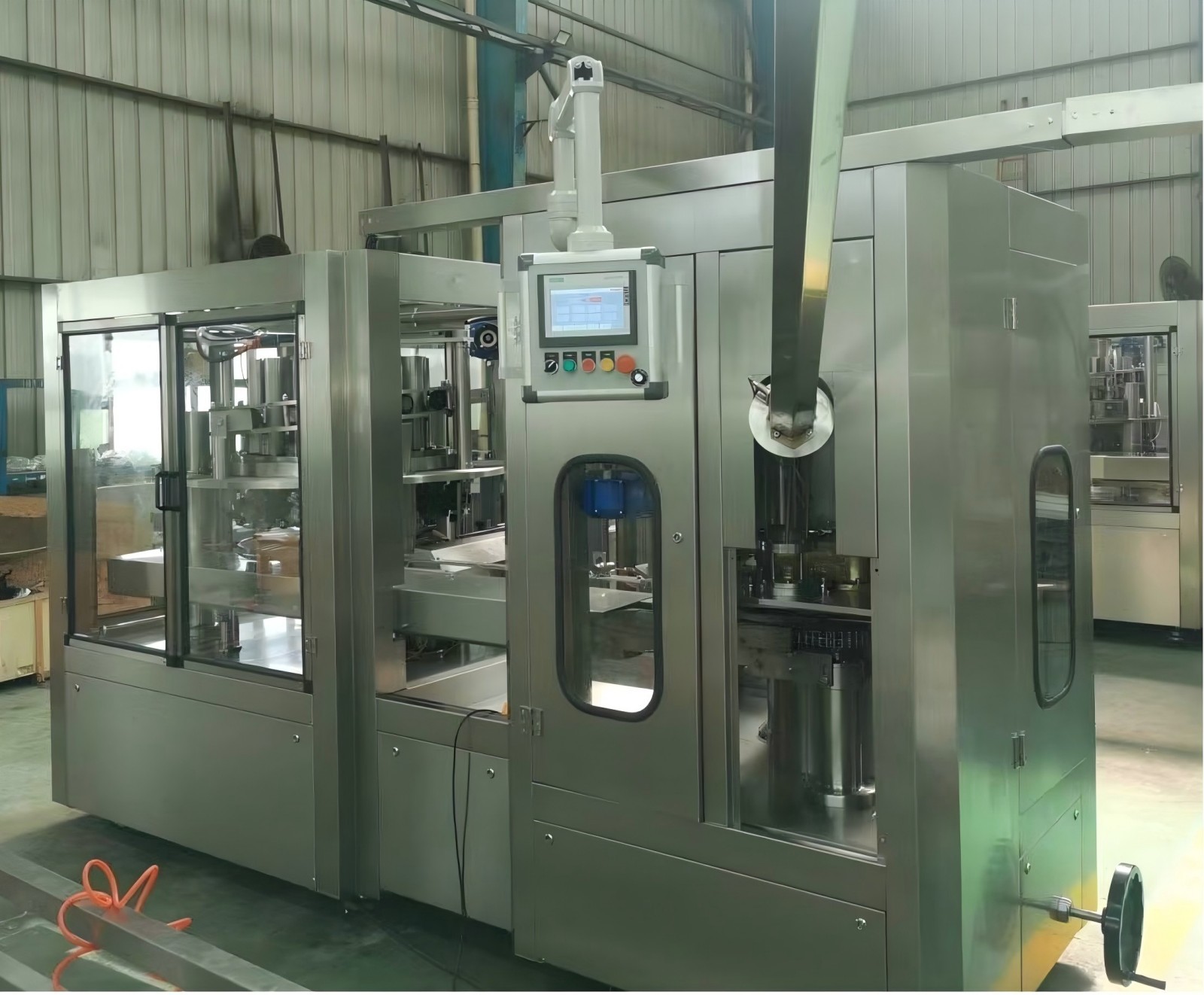

دستگاه پر کردن و پوشاندن خمیر گوجه فرنگی برای قوطی های قوطی اندازه از 70g تا 3Kg ظرفیت یا سرعت از 50CPM تا 600CPM

ماشین پر کردن خمیر گوجه فرنگی برای قوطی های قوطی

قاب

• صفحه میز کار باید از ماده Q235 با ضخامت δ 35 باشد.
• قاب نوری از لوله مربع فولاد ضد زنگ 201 استفاده می کند.
• پلتفرم باید به یک سطح کلی δ 30 از طریق یک ماشین فریز گانتری پس از جوش کلی پردازش شود و پلتفرم باید صاف باشد بدون کج و کج.
• جدول با پنل فولاد ضد زنگ SUS304 برای جلوگیری از زنگ پوشانده شده است.

دستگاه تغذیه ظرف خالی

• کمربند حمل کننده 2 متری در طول ورودی و خروجی قوطی، صفحه جانبی SUS304؛
• زنجیره ی سطح بالا مقاوم به فرسایش
• تشخیص کانن ورودی (به طور خودکار سرعت عملیات تجهیزات را با توجه به شرایط کانن ورودی تنظیم می کند) ، دستگاه بازرسی خودکار کانن.

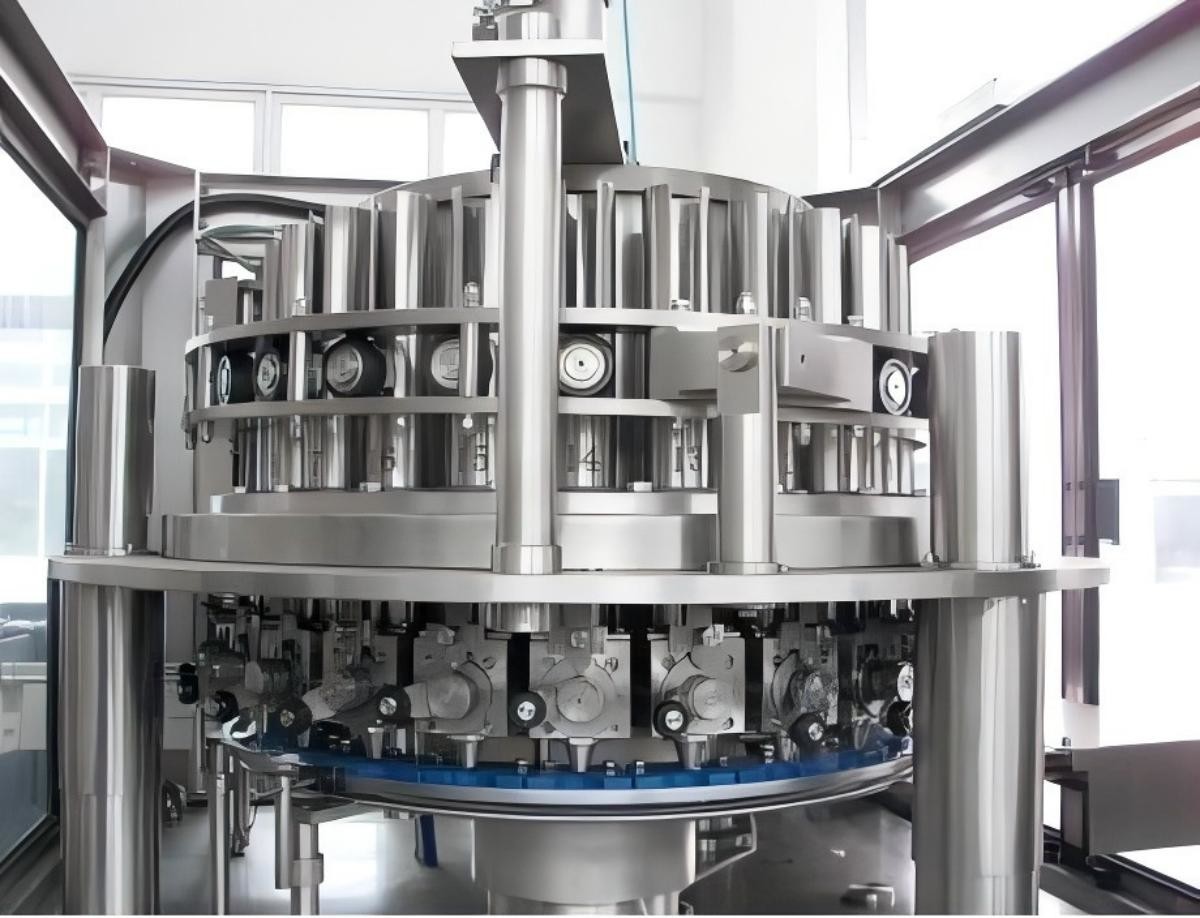

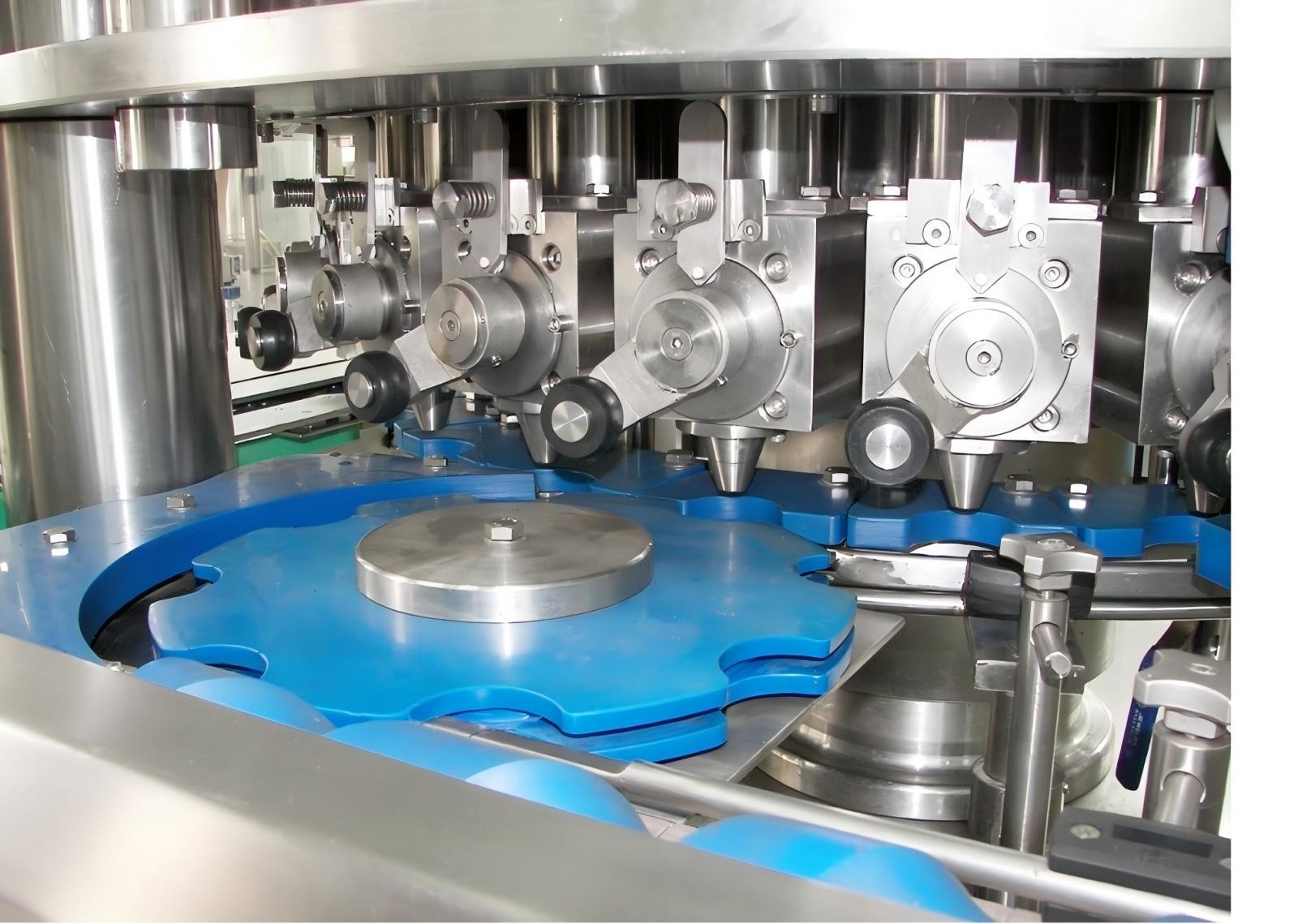

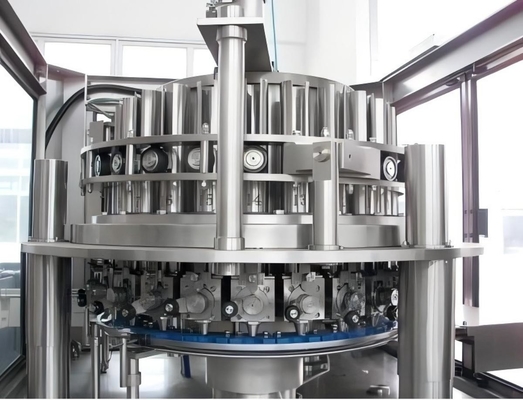

سیستم پر کردن

• سیلندر پیستون با لوله اصلاح شده SUS304 ، با دیواره داخلی صاف و پایان 0.4-0.8مقاومت در برابر خوردگی و سایش دارد.
• هسته شیر توسط SUS304 پردازش می شود، سطح با HRC45-50 سخت می شود، و آسیاب گرد خارجی اضافه می شود و پایان 0 است.8حلقه های راهنمای تفلون در انتهای جلو و عقب از هسته شیر از اصطکاک مستقیم با صندلی شیر محافظت می کنند.
• صندلی شیر SUS304 به طور کامل ریخته شده است، به طور داخلی گرد شده است، با پایان 0.8حلقه های راهنمای تفلون در انتهای جلو و عقب از هسته شیر از اصطکاک مستقیم با میله پیستون محافظت می کنند
• میله پیستون از SUS304 ساخته شده است، با طراحی بخش مهر قابل برداشت، که می تواند کمی حجم پر کردن را تنظیم کند.حلقه های راهنمای تفلون در انتهای بالا و پایین از میله پیستون از اصطکاک مستقیم با پیستون محافظت می کنند;
• نصب سریع هسته دریچه ی بلوک فشار بهاری که می تواند به سرعت و به راحتی هسته ی دریچه را خارج کند و تمیز کردن را آسان کند.
• چرخ راهنمای میله پیستون پوشانده شده با لاستیک خاص، مقاوم در برابر فرسایش

محصول هپر و سیستم راننده

• بلوک سیلندر از SUS304 ساخته شده است؛
• صندلی عمود اصلی از مواد SUS304 ساخته شده است و پرتگاه عمود هاربین است.
• ناقل انتقال ناقل چرخش سفارشی را اتخاذ می کند و بیشتر وزن ماشین پر کردن توسط ناقل چرخش پشتیبانی می شود تا عملکرد پایدار کل ماشین را تضمین کند ،اطمینان از پر کردن دقیق، کاهش بار بر روی شاخه اصلی و افزایش عمر خدمات تجهیزات؛
• بطری مواد می تواند مجهز به دستگاه عایق گیری کویل و دستگاه مخلوط کننده باشد.
• SUS 304 فولاد ضد زنگ شیر بال پنوماتیک تغذیه
• لوله فشار بالا برای مواد غذایی

• حجم پر کردن به صورت الکتریکی تنظیم می شود و با چرخ دستی برای تنظیم دقیق فراهم می شود.
• ارتفاع پر کردن به صورت الکتریکی تنظیم می شود و با یک چرخ دستی برای تنظیم دقیق فراهم می شود.
• دستگاه سوئیچ پر کردن پردازش پایه صفحه فولاد ضد زنگ ضخیم ، بلوک های راهنمای PTFE بالا و پایین ، سوئیچ کنترل سیلندر ، پایدار و پایدار را اتخاذ می کند.

سیستم کنترل

• حالت تشخیص کانن ورودی: اگر مخزن ورودی متناوب باشد، مخزن به طور خودکار کاهش می یابد و قطع می شود.
• قوطی بدون قوطی
• قوطی ها را قطع کنید و دریچه را در دمای پایین باز نکنید.
• سرعت را کاهش دهید و ظرف ها را در صورت سطح کم مایع قطع کنید.
• تشخیص دمای لوله تغذیه، بدون تغذیه اگر دمای مورد نیاز را برآورده نکند.
• هیچ پر کردن بدون قوطی، خودکار در/خارج شیر
• سنسور دما مارک LEG را اتخاذ می کند و سنسور فوتو الکتریکی مارک استاک را در آلمان اتخاذ می کند.

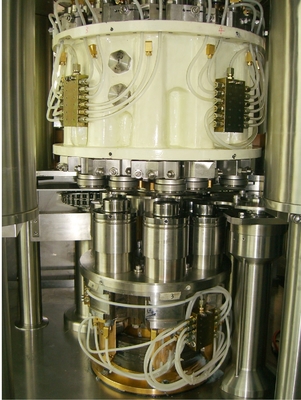

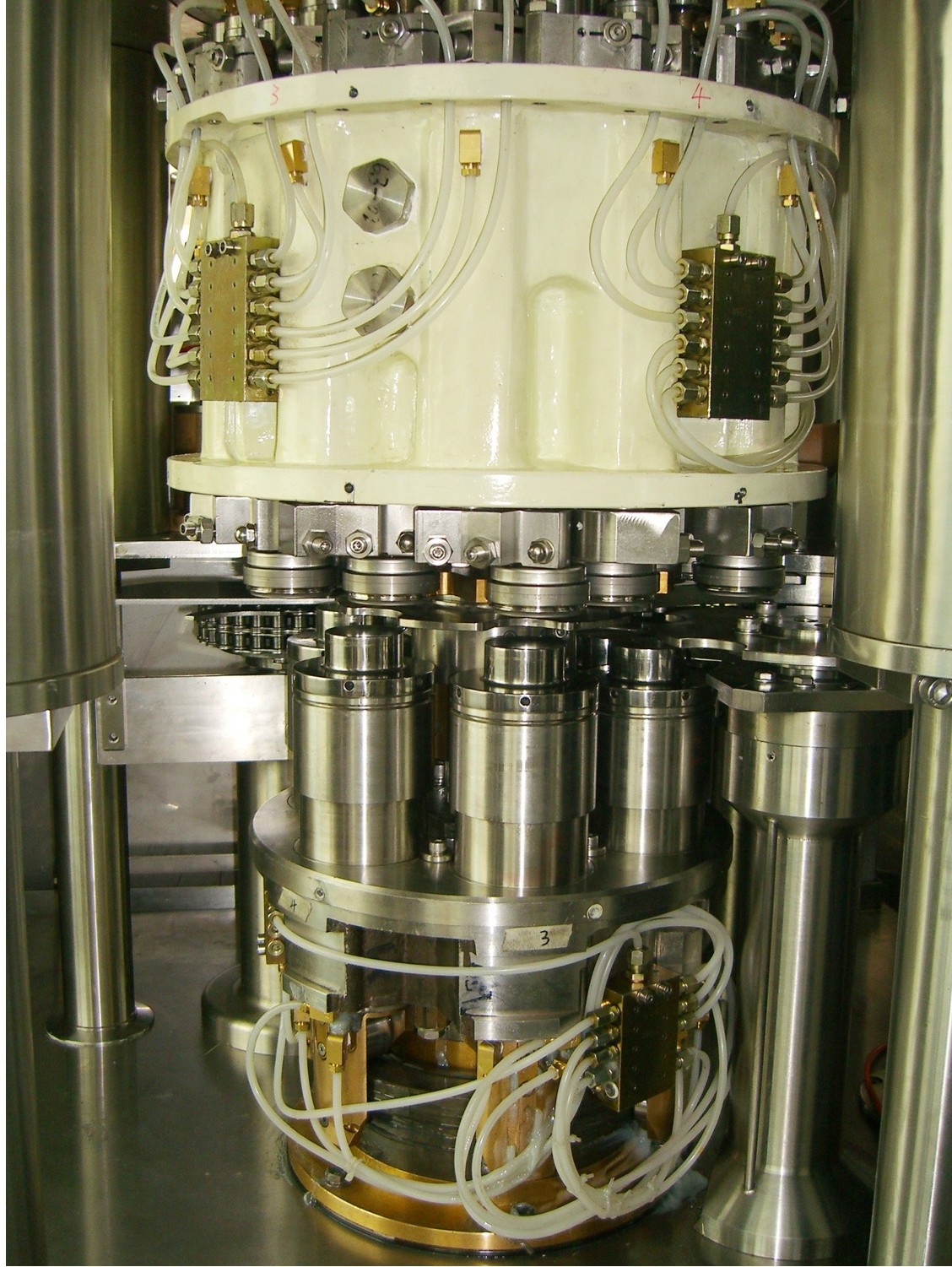

کانس سیمر

قاب

• صفحه پایه Q235، δ 30 صفحه کامل، پایان دادن به سطح کلی δ 28، سطح میز صاف است بدون کج و کج.
• پانل عملیاتی Q235، δ 40 صفحه کامل، پایان دادن به δ 38 سطح کلی، سطح صاف بدون کج و کج. پوشش پانل فولاد ضد زنگ برای جلوگیری از زنگ
• صفحه متوسطه SUS304، δ 18 صفحه کامل، پایان دادن به δ 16 سطح کلی، سطح صاف بدون خمیده-جفت؛
• صفحه بالای Q235، δ 30 صفحه کامل، به سطح کلی δ 28 ختم می شود، سطح میز بدون کج و کج است.

• مواد SUS304 (4 قطعه) برای فندل بلند کننده استفاده می شود.
• میله پیچ بلند کننده از ماده H62 (4 تکه) ساخته شده است.
• تنظیم الکتریکی با چرخ دستی برای تنظیم دقیق.

برج بالا

• "تولید کامل T300"، ماشینکاری دقیق؛
• تمام لاغرها با بسته بندی اصلی مانند SKF/NSK/INA/IKO/FAG وارد می شوند.
• گره چک و گره راننده از مواد 38CrMoAlA ساخته شده اند که در برابر دمای بالا، فشار بالا و خوردگی مقاوم هستند.
• تایوان رول ها و چک ها را تولید می کرد.
• پوشش محافظ فولاد ضد زنگ
• کام 20crMnTi، خلاء سخت HRC55-60 را اتخاذ می کند.

برج پایین

• جفتکاری و ماشینکاری دقیق از مواد SUS304؛
• سیلندر پشتیبان از ماده ZQSn10-1 ساخته شده است و دستکش سیلندر از ماده SUS304 ساخته شده است.
• صفحه پشتی قابل برداشتن برای تعویض سریع و راحت
• کامه از ماده 20crMnTi و HRC55-60 خلاء سخت ساخته شده است.
• پوشش محافظ فولاد ضد زنگ

سیستم تغذیه ظرف

• زنجیره ی سمتی از فولاد ضد زنگ سفارشی شده
• ریل کشویی UHM؛
• Ø30 سوئیچ فوتو الکتریکی بیمار با دقت بالا
• محفظه فولادی کامل

سیستم افت پرده

• SUS304 ریل پوشش های پولیش شده؛
• بطری SUS304 برای پوشش؛
• پوشش های ویژه با سرعت بالا که جعبه گیربکس را از هم جدا می کنند.
• عدم تشخیص پوشش برای فضای ذخیره پوشش (آلارم و خاموش کردن بدون پوشش)
• تشخیص افت کفپوش (آلارم و خاموش کردن اگر قوطی وجود داشته باشد اما کفپوش نباشد).

رانندگي ماشين

• موتورهای ABB یا Siemens؛
• دستگاه کاهش دهنده QIANGZHU؛
• محور حمل و نقل جهانی سنگین

سیستم کنترل

• تشخیص در ورودی قوطی و پوشش تغذیه خودکار برای قوطی های ورودی
• تشخیص در بسته بندی پوشش، متوقف کردن قوطی ها اگر پوشش نداشته باشند.
• تشخیص قوطی گیر کرده (≤ 3 قوطی)
• سنسور فوتو الکتریکی باید مارک آلمانی SICK باشد.
• کابینت کنترل فولاد ضد زنگ
• کابینت کارگری آویزان مستقل؛
• جعبه ی دکمه ی الکتریکی ویژه برای کمیسیون
• سی پی ال زیمنس، صفحه لمسی وین ویو
• کنورتر فرکانس دانفوس
• دستگاه ولتاژ پایین شنایدر؛
• اجزای پنوماتیک SMC یا AIRTAC؛
• رله سطح حرفه ای
• ماژول از راه دور (امکان تشخیص از راه دور و تغییر برنامه) ؛
• تمام پارامترهای تجهیزات الکتریکی و سنسورها برای تشخیص و تنظیم بر روی صفحه لمسی نمایش داده می شوند.
