خط توليد خمیر گوجه فرنگی 3 تن / ساعت يا ظرفيت و سايز سفارشي

منخلاصه ی پروژه

1طرح و شرایط طراحی:3Tکارخانه مخلوط کننده خمیر گوجه فرنگی و خط تولید کنسرو

2توضیحات فنی:

2.1 دسته بندی: کارخانه مخلوط کردن خمیر گوجه فرنگی و خط تولید کنسرو

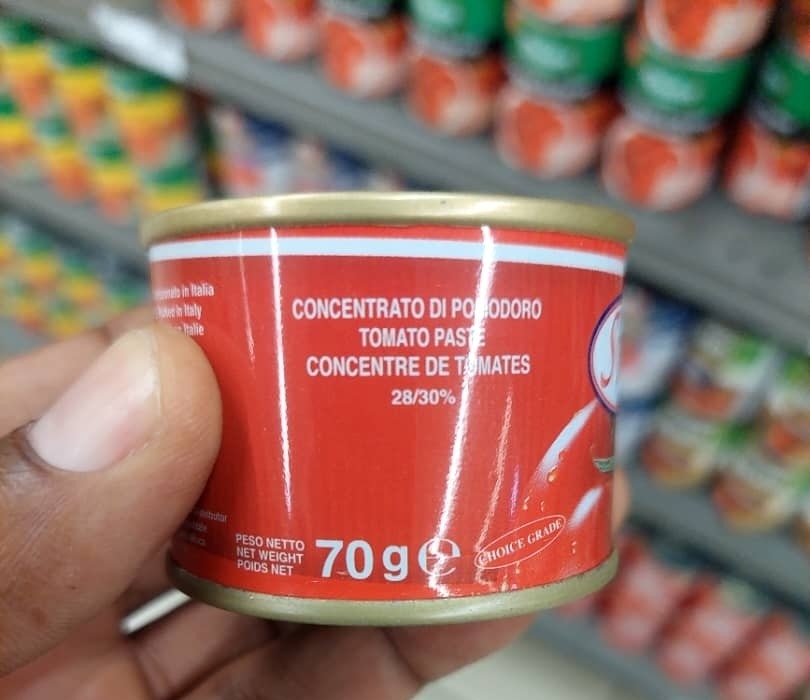

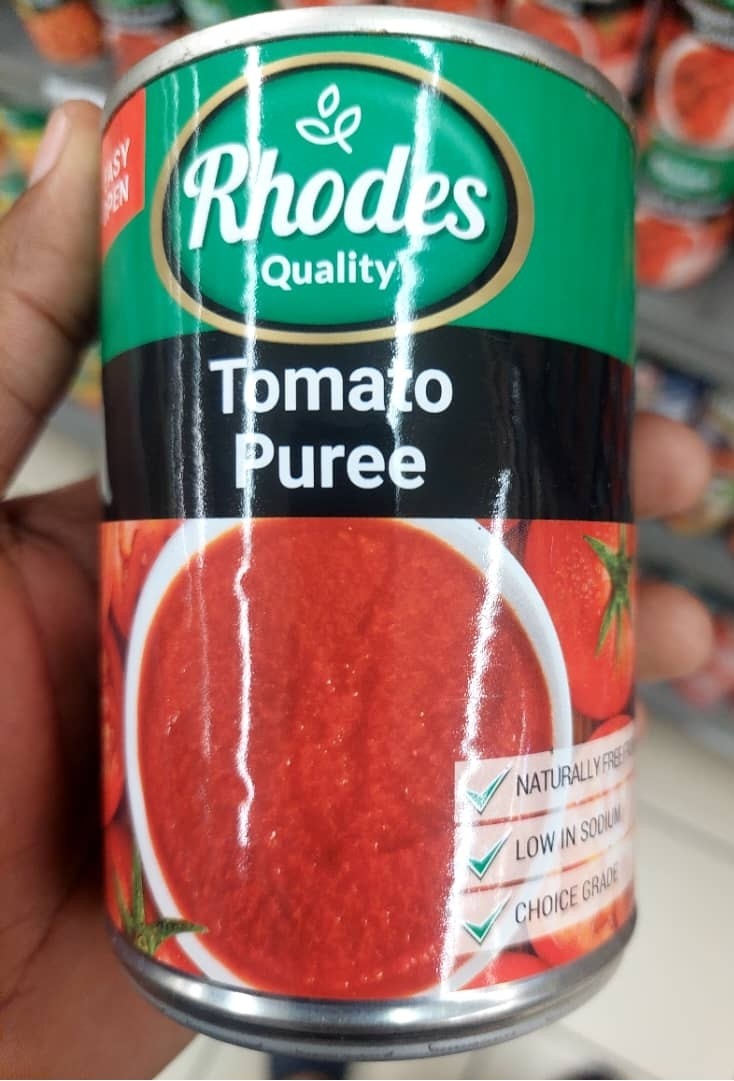

2.2 شکل بسته بندی: قوطی های 70 گرمی و قوطی های 410 گرمی

2.3 ظرفیت تولید: 3T/H، 600 CPM برای قوطی های 70g، 120 CPM برای قوطی های 410g.

2.4 سیستم مخلوط و دسته بندی خلاء

2.5 ماشین ترکیبی پر کردن و پوشاندن اتوماتیک

2.6 سیستم های حمل و نقل از موتورهای معروف با کنترل سرعت فرکانسی استفاده می کنند تا ثبات مداوم خط تولید را بهبود بخشند.بنابراین به حداقل رساندن زمان نگهداری و افزایش بهره وری خط تولید.

2.7 سیستم کنترل هر بخش مجهز به عناصر تشخیص و نور الکتریکی برای دستیابی به کنترل و کنترل ارتباط موثرتر است.

2.8 عملکرد تجهیزات: درجه بالایی از اتوماسیون، ثبات مداوم، ایمنی و قابلیت اطمینان.

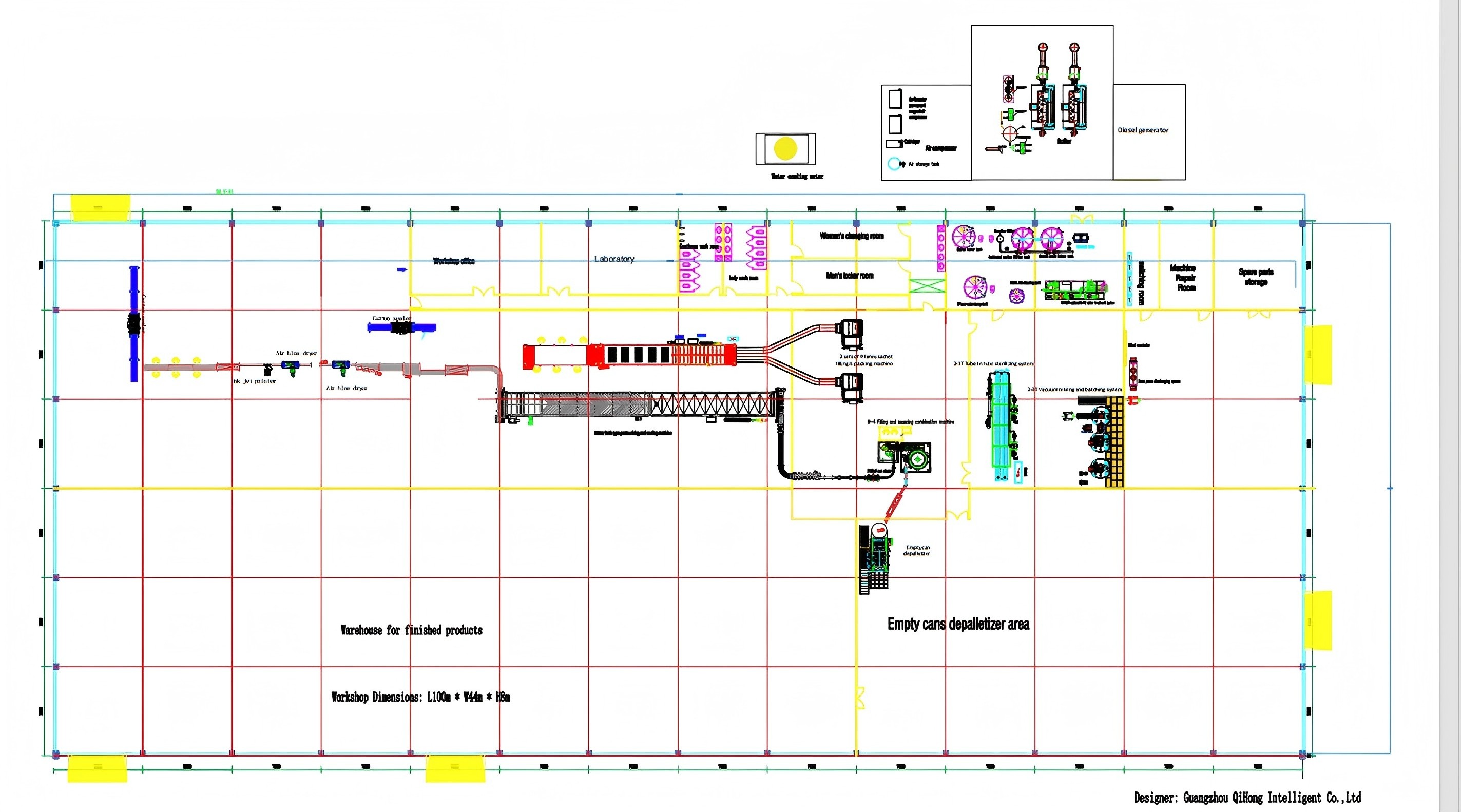

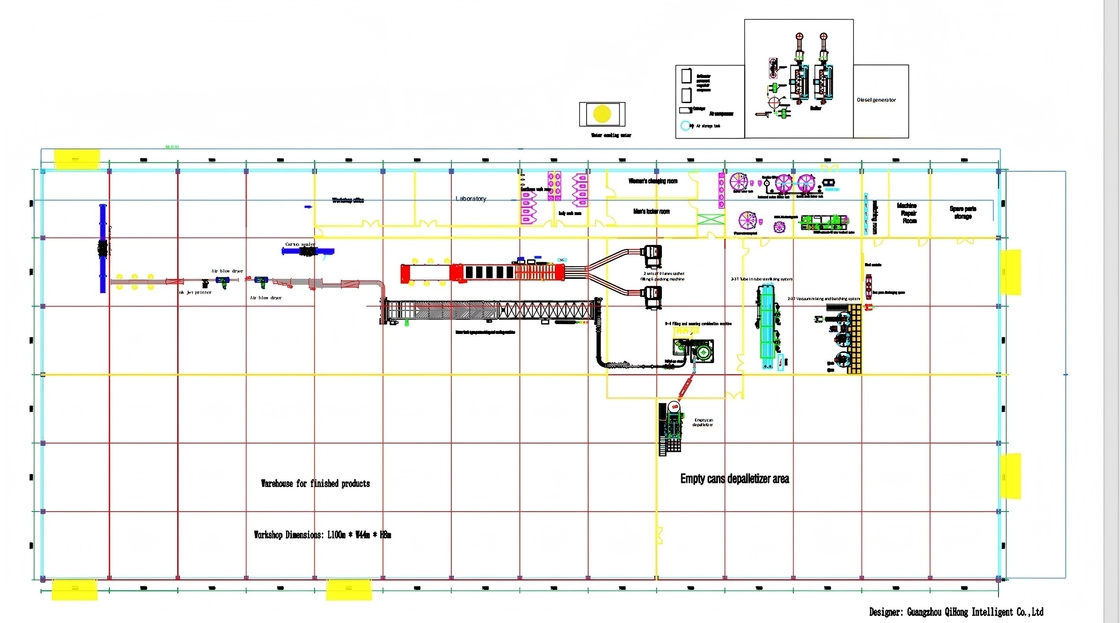

2.9 بر اساس نقشه کارگاهی ارائه شده توسط مشتری، طرح ها را به صورت رایگان انجام می دهد و برای اسناد مشتری، از جمله طرح هایی مانند طرح تجهیزات، نقشه ها را ارسال می کند.نقشه طرح لوله، نمودار جریان پردازش، نقشه توزیع کنترل الکتریکی، و غیره

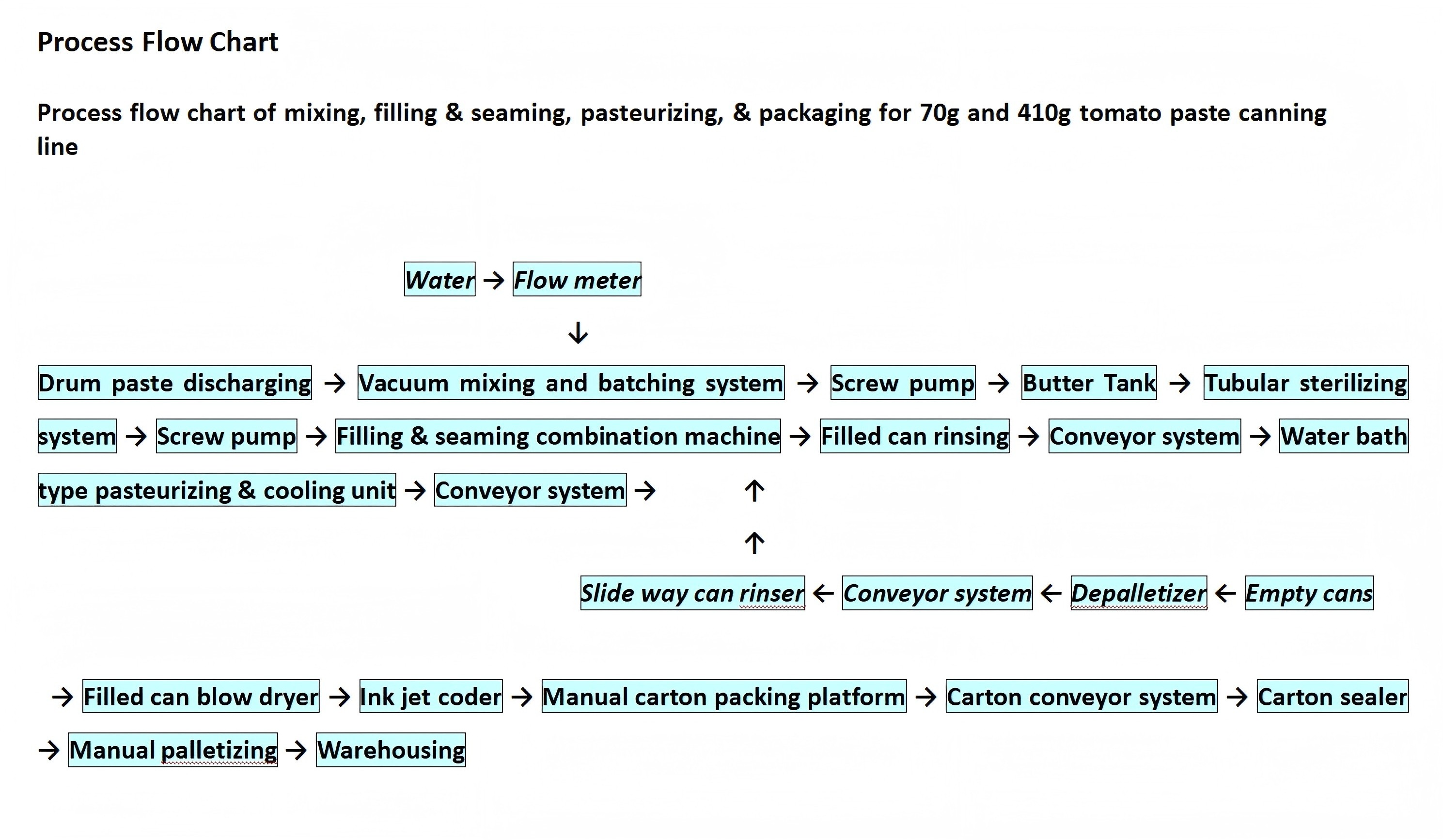

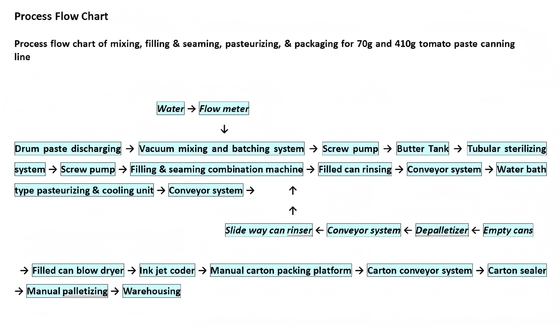

Ⅱ. پنمودار جریان

نمودار جریان فرآیند مخلوط کردن، پر کردن و پوشاندن، پاستوریزه کردن و بسته بندی برای خط کنسروی پسته گوجه فرنگی 70g و 410g

آب → اندازه گیری جریان

↓

Drum paste discharging → Vacuum mixing and batching system → Screw pump → Butter Tank → Tubular sterilizing system → Screw pump → Filling & seaming combination machine → Filled can rinsing → Conveyor system → Water bath type pasteurizing & cooling unit → Conveyor system →       ↑

↑

راه اسلایدی می تواند شستشوگر ← سیستم حمل و نقل ← Depalletizer ← قوطی های خالی

→ خشک کن قوطی پر شده → کدگر جت جوهر → پلتفرم بسته بندی کارتونی دستی → سیستم حمل کارتونی → بسته بندی کارتونی → پالتی سازی دستی → انبار
